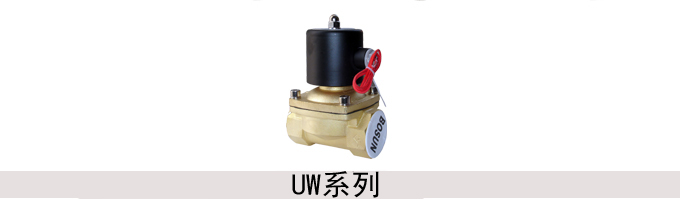

UW系列电磁阀

产品参数 Details在线订购

产品说明

订购代码

■ 图形符号

■ 特长

    采用膜片密封结构,具有零压差起动功能。流量大,结构简单、维修容易。优良的防水性能。配线方向灵活。

■ 技术参数

项目\ 规格
UW-10
UW-15
UW-20
UW-25
UW-35
UW-40
UW-50
阀体材质
铸铜
动作方式
膜片引导式
接管口径
ZG3/8
ZG1/2
ZG3/4
ZG1
ZG11/4
ZG11/2
ZG2
通径(mm)
16
20
20
25
37
37
50
使用流体
空气、水、油品(在5CST以下)
压力范围
0~0.8MPa
使用温度
-5~99℃
额定电压
AC12V、AC24V、AC36V、AC110V、AC220V、AC380V、DC12V、DC24V、DC110V
允许电压范围
± 10%
最短励磁时间
0.05S
安装方式
水平安装
■ 外形尺寸

规格
A
B
C
D
E
F
UW-10/UW-10T
69
117

16

φ50
57
ZG3/8
UW-15/UW-15T
69
117
16
φ50
57
ZG1/2
UW-20/UW-20T
73
124
17
φ50
57
ZG3/4
UW-25/UW-25T 99 135 23 φ50 73 ZG1
UW-35 123 172 30 φ70 95 ZG11/4
UW-40 123 172 30 φ70 95 ZG11/2
UW-50 168 209 37 φ70 123 ZG2
