产品说明

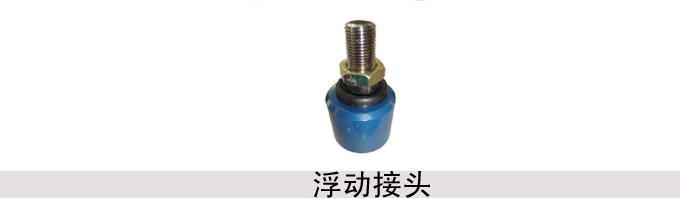

● 产品简介
消除两轴间因连结误差,所产生的干涉现象。可适度放大配合件之加工精度。符合体积小,高抗拉、抗压强度要求。
● 产品型号及说明
型号 |
规格 | |||||
适用缸径(mm) |
螺纹尺寸 |
******操作张力及压缩力(kgf) |
容许偏心量(mm) |
摇摆角度 |
重量(kgf) | |
JA10-4-070 |
10 |
M4×0.7 |
5.4 |
0.5 |
±5° |
0.01 |
JA15-5-080 |
10.15 |
M5×0.8 |
12.3 |
0.5 |
0.02 | |
JA15-6-100 |
15 |
M6×1 |
12.3 |
0.5 |
0.02 | |
JA20-8-125 |
20 |
M8×1.25 |
110 |
0.5 |
0.05 | |
JA30-10-125 |
25.30 |
M10×1.25 |
250 |
0.5 |
0.07 | |
JA40-14-150 |
40 |
M14×1.5 |
600 |
0.75 |
0.16 | |
JA63-18-150 |
50.63 |
M18×1.5 |
1100 |
1 |
0.31 |
